Gullverksmiðjunámubúnaður

Hér er yfirgripsmikið yfirlit yfir námubúnað fyrir gullverksmiðjur, sundurliðað eftir stigum námuvinnslu og vinnsluferlis.

Gullvinnsluferillinn: Frá málmgrýti til gullmola

Gullvinnslustöð er hönnuð til að vinna gull úr málmgrýti sínu og betrumbæta það í há-hreinleika vöru (dore bars eða beint í gullmola). Búnaðurinn sem notaður er fer mjög eftir tegund útfellingar (harðbergi á móti alluvial/placer) og stigi málmgrýtisins.

1. Aðal mulning og birgðasöfnun

Þetta er fyrsta skrefið fyrir harðberg (lode) útfellingar. Markmiðið er að minnka stærð stórra steina úr námunni í viðráðanlega stærð til frekari vinnslu.

Jaw Crusher:Vinnuhestur frummulningar. Það notar gríðarlegan þrýsting til að brjóta stóra steina (allt að 1-1,5 metra í þvermál) niður í ~150-250 mm.

                                                            Jaw Crusher

Gyratory crusher:Notað fyrir mjög-virkjanir. Hann er dýrari en þolir stærri fóðurstærðir og meira magn en kjálkakross.

Færibönd:Beltakerfi sem flytja mulið efni á milli þrepa og í birgðir.

Fóðurtassi og svuntumatari:Stýrir flæði málmgrýtis úr birgðum inn í mulningsvélina.

2. Mölun og mölun (smölun)

Markmiðið hér er að losa gullagnirnar úr berginu í kring með því að draga úr málmgrýti í fínan sand eða duft.

SAG Mill (hálf-sjálfvirk mala):Stór snúningshólkur þar sem málmgrýtið sjálft er aðal malamiðillinn. Stærri steinar snerta og brjóta smærri steina.

Kúlumylla:Fylgir SAG myllu (eða er notað sjálfstætt). Það notar stálkúlur inni í snúningshólk til að mala málmgrýti í fínt duft. Þetta er oft þar sem málmgrýti er blandað saman við vatn til að búa til slurry.

Hvirfilbylur:Notað í lokaðri hringrás með kúlumyllunni. Þeir flokka malaða slurry, senda grófar agnir aftur í mylluna til frekari mölunar og leyfa fínum agnum að halda áfram á næsta stig.

3. Þyngdarafl

Þetta stig endurheimtir ókeypis, gróft gull sem hefur verið losað með mölun. Það er mjög skilvirkt og -hagkvæmt þar sem það kemur í veg fyrir þörfina fyrir kemísk efni á þennan hluta gullsins.

Miðflóttaþykkni (td Knelson, Falcon þykkni):Algengasta og skilvirkasta þyngdarafl búnaðurinn. Þeir nota snúningsskál og miðflóttaafl til að skilja há-þéttleika gull frá léttari úrgangssteinefnum.

                                                  Gull miðflóttaþykkni

Hristiborð:Örlítið hallað borð með riflum sem titrar fram og til baka. Vatn og fóðursurry flæða yfir það; þéttar gullagnir festast í rifflunum á meðan léttara efni er skolað í burtu.

                                                     Hristiborð

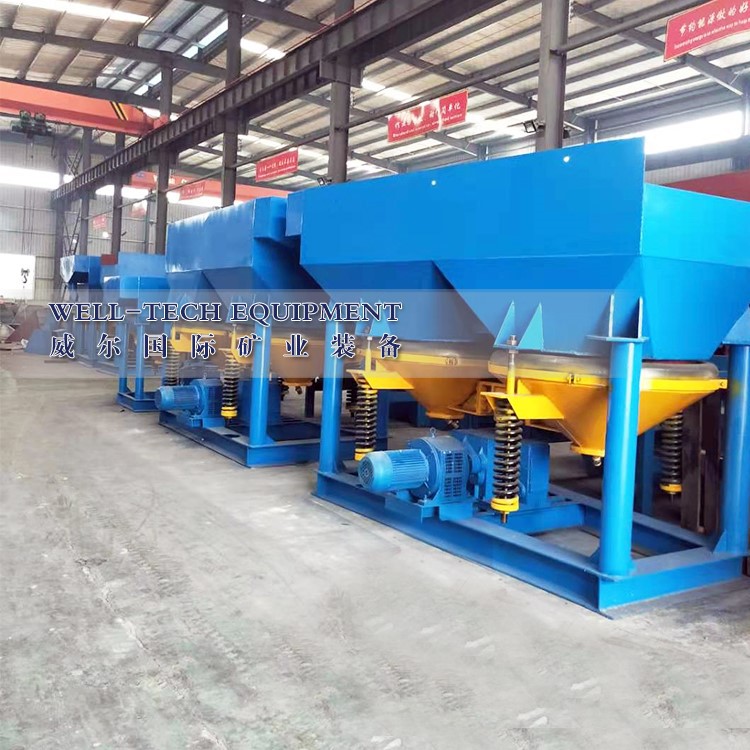

Jig vél:Notaðu púlsandi vatn til að lagskipta efni eftir þéttleika, safna þyngra gulli neðst.

                                                                      Jig vél

Spíralflokkarar:Aðskilja agnir eftir stærð og þéttleika í rennandi straumi.

4. Útskolun og gullbati

Þetta er kjarna efnaferlið til að endurheimta fínt gull sem þyngdaraflið gat ekki fanga.

A. Útskolun

Malað málmgrýti er blandað saman við þynnta sýaníðlausn (eða önnur sjaldgæfari lixiviant) sem leysir upp gullið.

Leach tankar (Pachucas):Stórir, háir tankar með lofthræringu sem halda málmgrýti/sýaníðlausninni í 24+ klukkustundir til að leyfa gullinu að leysast upp.

B. Gullbati frá lausn

Þegar gullið er í lausn þarf að draga það út.

Kolefni-í-Kvoða (CIP) / Kolefni-í-Skolunargeymum (CIL):Röð hrærðra geyma fylltir með virku kolefni. Kolefniskornin hafa mikla sækni í gullkomplexið og aðsogast það úr lausninni og „strilar“ gullinu úr grugglausninni.

Kolefnissúlur:Notað í „Carbon-in-Column“ (CIC) hringrás fyrir hrúguskolunaraðgerðir, þar sem lausnin er látin fara í gegnum súlur pakkaðar með kolefni.

C. Skolun og rafvinnsla

Þetta ferli fjarlægir gullið úr hlaðna kolefninu og breytir því aftur í fastan málm.

Skorunardálkur:Gull-kolefnið er sett hér. Heitri, ætandi lausn (losunarefninu) er dælt í gegnum og dregur úr gullinu úr kolefninu.

Rafvinnandi klefi:Gullríku-elútinu er dælt inn í þessar frumur, sem innihalda bakskaut úr stálull. Rafstraumur er látinn fara í gegnum lausnina sem veldur því að gullið festist á stálullina.

Bræðsluofn:Stálullarbakskautin, sem nú eru húðuð með gulli, er blandað saman við flæði (td borax, kísil) og brætt í ofni við háan hita (~1200 gráður). Þetta ferli skilur hreina gullið frá óhreinindum sem mynda gjalllag. Bráðnu gullinu er síðan hellt í mót til að myndastdore bars(venjulega 80-90% hreint gull, þar sem silfur er aðal annar málmur).

5. Vatnsbúskapur og losun úrgangs

Þetta er mikilvægur hluti af allri nútíma námuvinnslu fyrir umhverfis- og rekstraröryggi.

Þykkingarefni:Stórir, hringlaga tankar sem nota þyngdarafl til að setja fastar agnir út úr vinnsluvatninu, hreinsa vatnið til endurvinnslu og -vökva úrganginn (úrgangsstraum).

Tailings stífla / geymsluaðstaða (TSF):Gríðarstórt, verkfræðilegt varðveisla þar sem endanlegur, afvötnaður úrgangur (úrgangur) er geymdur varanlega.

Vatnsdælur og lagnir:Flókið net til að flytja vatn og slurry um alla verksmiðjuna.

Sérhæfður búnaður fyrir alluvial / Placer námuvinnslu

Fyrir gull sem finnast í árfarvegum og sandi (staðsetningarútfellingar) er ferlið mun einfaldara og byggir fyrst og fremst á þyngdaraflinu.

Trommelskjár/skrúbbur:Snúnings sívalur skjár sem þvær og flokkar hráefnið, fjarlægir stóra steina og brýtur upp leir.

Slússabox:Löng, örlítið hallandi rás með riflum á botninum. Þegar vatn og möl flæða niður það, festist þungt gull í rifflunum.

Gullpönnu:Einfaldasta og táknrænasta tólið fyrir leit og smærri-vinnu.

Dredge:Fljótandi pramma sem grafar upp efni úr botni ár eða tjarnar og vinnur það í gegnum verksmiðju um borð (oft með trommu og slúsum).

                                                         Skrúbbur Trommel

Yfirlitstafla: Búnaður eftir stigi

Þessi búnaður, þegar hann er rétt stilltur í flæðiblaði, myndar fullkomna gullvinnslustöð sem getur endurheimt gull úr málmgrýti á skilvirkan og arðbæran hátt.
